SCSAシリーズ
SCSAシリーズ
BFシリンダのクラス最高の低摩擦・高感度を実現。
特徴
- 膜を薄くして膜剛性を小さくしたBFシリンダーです。（耐圧注意：0.4MPa迄）
- 従来のSC シリーズに比べ摺動抵抗値が下がり、更に感度の良い応答が可能になりました。
【参考】摺動抵抗値（当社品比較）
鋭感形 SCSA-63-78-S1-B0 2.6N
従来品 SCS-63-78-S1-B0 5 N
※参考値になります - シール性に優れ、エアの漏れはごく微量です。
- 有効受圧面積の変化が殆ど無く、出力が安定しています。
- φ63mm以外のサイズについてはご相談下さい。
用途
- グラビア印刷機のテンションコントロール。
- 液晶用各種フィルム製造設備のテンションコントロール。
- 各種工業用フィルム製造設備のテンションコントロール。
- 各種研磨装置の押し圧コントロール。
- 各種試験機、検査装置。
用途例を見る
一覧へ仕様
| 作動形式 | 単動形 | ||
|---|---|---|---|
| シリンダ径 mm | 40 | 50 | 63 |
| ストローク mm | 48 | 64 | 78 |
| 使用流体 | 圧縮清浄空気 | ||
| 使用圧力範囲 MPa | 0.01~0.4 | ||
| 使用温度範囲 ℃ | 0~60 | ||
| 軸受方式 | リニアボールベアリング | ||
| 取付方式 | 基本形、エル形、フロントラウンジ形 リアフランジ形、トラニオン形、ピボット形 | ||
BFダイヤフラムの特徴
- 抜群の気密性をもっております。
- 非常になめらかな動きによりヒステリシスが極めて小さいです。
- 微圧で作動し、僅かな圧力変動にも敏感に応答します。
- 低速でもスムーズな作動します。
- 潤滑不要です。
- 特殊環境や形状にも対応可能です。

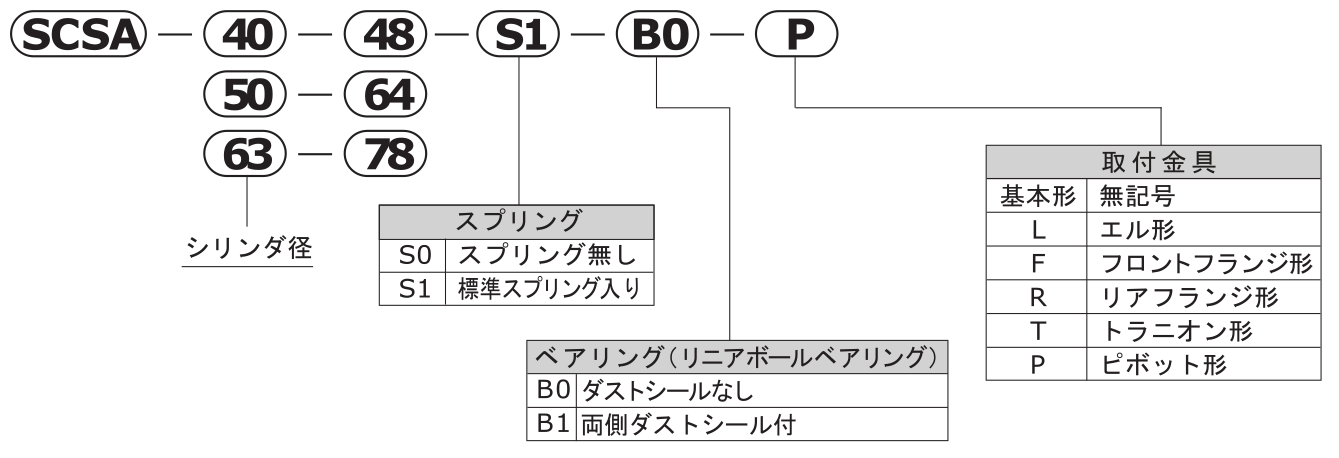

型式表示方法
