PCシリーズ(センサ付)
PCシリーズ(センサ付)
JIS準拠形状のBFシリンダ。
特徴
BFダイヤフラムの特徴をつめ込んだJIS 準拠形状のシリンダです。
- JIS B 8368の取付寸法1PS シリンダの規格に準拠しています。
- 抜群の気密性があります。
- 埋め込み式のセンサスイッチと悪条件下での誤作動を防ぐ強磁界用センサの取り付けが可能です。
用途
エア漏れを嫌う場所や、微かな圧力変動に対して敏感に応答を得たい場合などの用途に最適です。
- 自動制御機器や圧力ロール、ダンサロール用の高感度アクチュエータ。
- オイルミストによる汚れを嫌う、クリーンな設備。
- 一定出力を得たい場合の精密アクチュエータ等（例：スポット熔接機など）。
- 緊急作動用のアクチュエータ。
仕様
| 作動形式 | 単動押出形・複動形 |
|---|---|
| シリンダ径 mm | 20~50 |
| ストローク mm | 10~50 |
| 使用流体 | 圧縮清浄空気 |
| 使用圧力範囲 MPa | 0.015~0.7 *1 |
| 使用温度範囲 ℃ | 0~60 |
| 軸受方式 | メタルガイド |
| 取付方式 | 基本形、エル形、フロントラウンジ形 リアフランジ形、トラニオン形、ピボット形 |
*１：シリンダφ20は0.02~0.7MPaです。
BFダイヤフラムの特徴
- 抜群の気密性をもっております。
- 非常になめらかな動きによりヒステリシスが極めて小さいです。
- 微圧で作動し、僅かな圧力変動にも敏感に応答します。
- 低速でもスムーズな作動します。
- 潤滑不要です。
- 特殊環境や形状にも対応可能です。

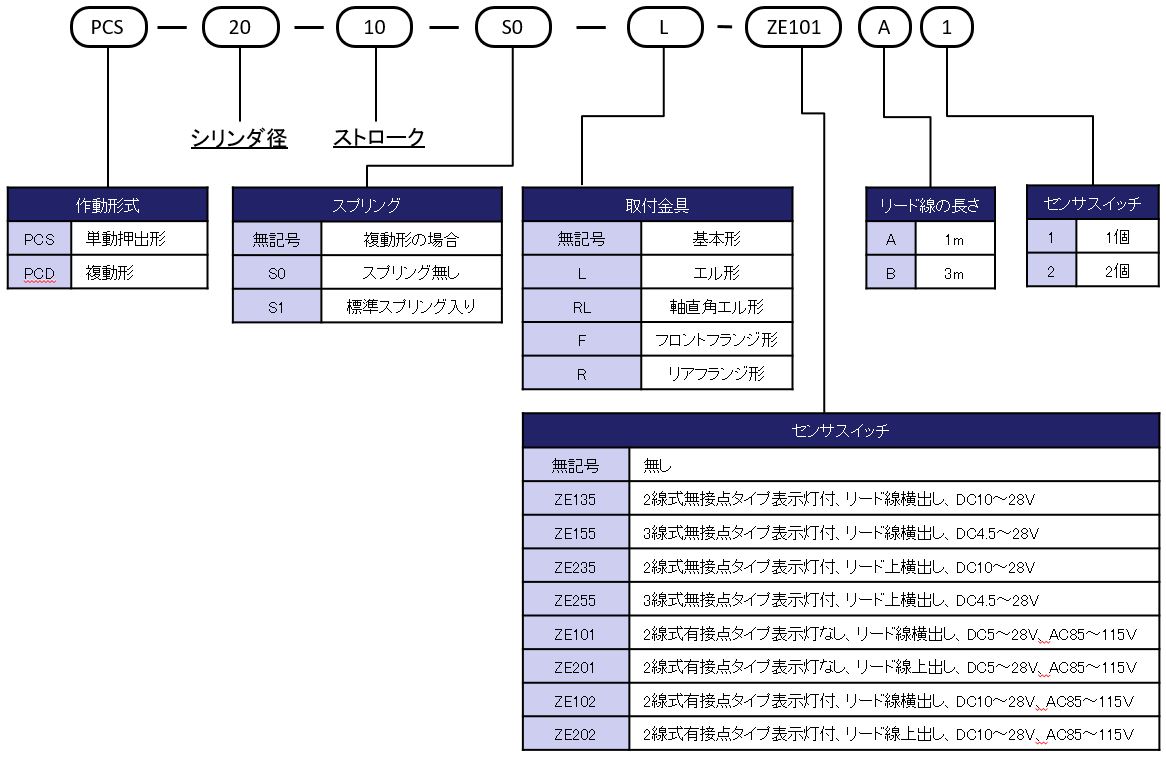

型式表示方法

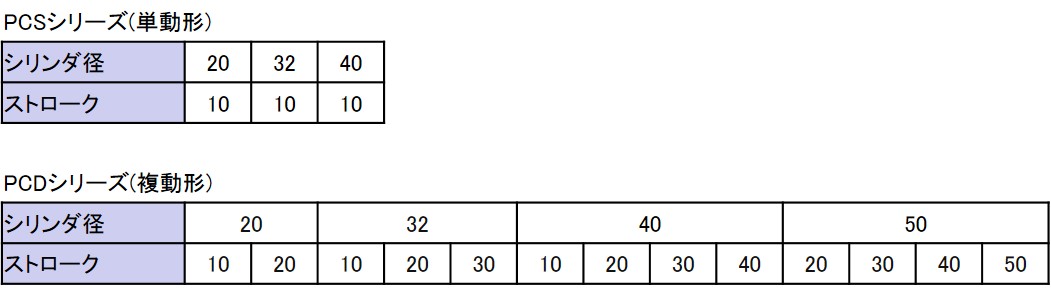

サイズ
