LCシリーズ
LCシリーズ
極小抵抗の複動シリンダ。
特徴
小型複動 省スペース形の複動形省スペースで並べて使用可能です。
- ロッドシール無し ロッドシールがないため、複動形のなかで最も抵抗が小さいです。
- 始動性抜群 長時間停止後でもスムーズな作動が可能です。
- クリーン エア漏れ、ロッドシールが無いためゴミの発生がほとんどありません。
用途
- 精密プレス（高分解荷重）：極薄板の貼り合わせ。
- テンションコントロールダンサーロール：フィルム, 紙, 繊維。
- 精密エア荷重制御：レンズ, 各種研磨機, 圧着機。
- エアウエイト：各種試験機。
用途例を見る
一覧へ仕様
| 作動形式 | 複動形 | ||
|---|---|---|---|
| シリンダ径 mm | 10 | 20 | 31.5 |
| ストローク mm | 5 | 20 | 35 |
| 使用流体 | 圧縮清浄空気 | ||
| 使用圧力範囲 MPa | 0.015~0.5 | ||
| 使用温度範囲 ℃ | 0~60 | ||
| 軸受方式 | リニアボールベアリング *1 | ||
| 取付方式 | 基本形 | ||
*１：クリーンルーム使用としてフッ素ゴム製BFダイヤフラムも有ります。
BFダイヤフラムの特徴
- 抜群の気密性をもっております。
- 非常になめらかな動きによりヒステリシスが極めて小さいです。
- 微圧で作動し、僅かな圧力変動にも敏感に応答します。
- 低速でもスムーズな作動します。
- 潤滑不要です。
- 特殊環境や形状にも対応可能です。

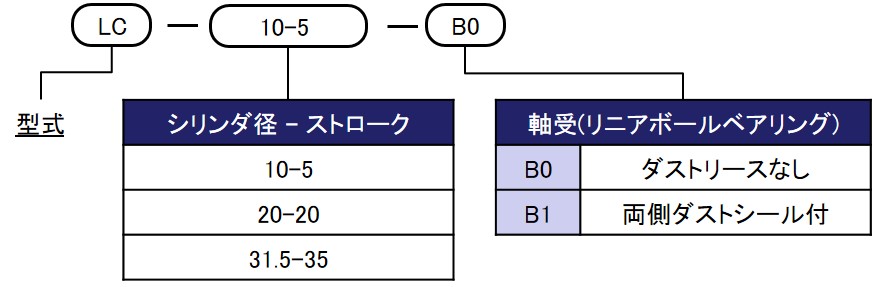

型式表示方法
