FCシリーズ (-SB)

特徴

• BFシリンダの基本になるタイプで、シリンダ径φ10～200mmまで、各種取りそろえております。
• 各種サイズとも、単動押出形と複動形（但し、φ25mm以上）があります。
• 取付金具はエル形・フランジ形・トラニオン形・ピボット形をそろえております。
  　（但し、シリンダ径φ25mm以上）

用途

BFシリンダはエア漏れを嫌う場所や、微かな圧力変動に対して敏感に応答を得たい場合などの用途に最適です。

• 自動制御機器や圧力ロール、ダンサロール用の高感度アクチュエータ。
• オイルミストによる汚れを嫌う、クリーンな設備。
• レンズ、宝石などの研磨機。
• 一定出力を得たい場合の精密アクチュエータ等（例：スポット熔接機など）。
• 緊急作動用のアクチュエータ。

仕様

*１：複動式のシリンダ径25は0.02~0.7

BFダイヤフラムの特徴

• 抜群の気密性をもっております。
• 非常になめらかな動きによりヒステリシスが極めて小さいです。
• 微圧で作動し、僅かな圧力変動にも敏感に応答します。
• 低速でもスムーズな作動します。
• 潤滑不要です。
• 特殊環境や形状にも対応可能です。

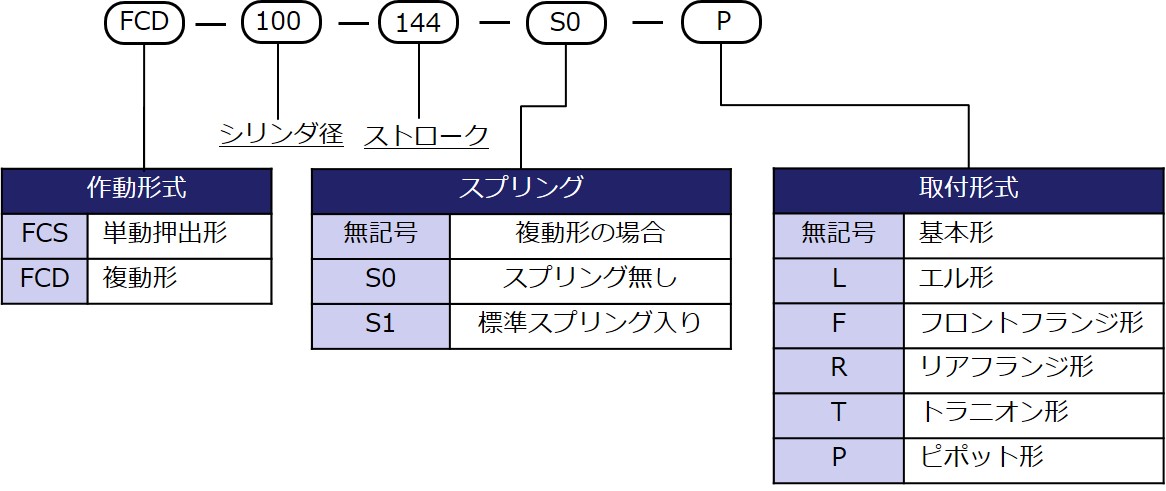

型式表示方法

外形寸法図
