SCシリーズ (-SB)
SCシリーズ (-SB)
軸受にリニアボールベアリングを採用。
特徴
- 軸受にリニアボールベアリングを組み込んでおり、BFダイヤフラムの特長が最大限生かされています。
- FCシリーズよりさらに摩擦抵抗が小さいです。
- 圧力変動に対する追従性が良いです。
- 微小圧力にて作動します。
- 横荷重がかかったときに摩擦が変わりにくいです。
用途
次のような制御のためのアクチュエータとして最適です。
- 低圧で正確な制御を行う場合。
- 繊維・金属細工用機器の接触圧制御。
- 印刷機やプラスチック生産設備の張力制御。
- 研磨機・試験機の押圧制御。
仕様
| 作動形式 | 単動押出形・複動形 |
|---|---|
| シリンダ径 mm | 40~200 *1 |
| ストローク mm | 42~320 |
| 使用流体 | 圧縮清浄空気 |
| 使用圧力範囲 MPa | 0.01~0.7 |
| 使用温度範囲 ℃ | 0~60 |
| 軸受方式 | ドライベアリング |
| 取付方式 | 基本形、エル形、フロントラウンジ形 リアフランジ形、トラニオン形、ピボット形 |
*１：シリンダ径Φ112以上は受注生産につき納期はお問合わせ下さい。
BFダイヤフラムの特徴
- 抜群の気密性をもっております。
- 非常になめらかな動きによりヒステリシスが極めて小さいです。
- 微圧で作動し、僅かな圧力変動にも敏感に応答します。
- 低速でもスムーズな作動します。
- 潤滑不要です。
- 特殊環境や形状にも対応可能です。

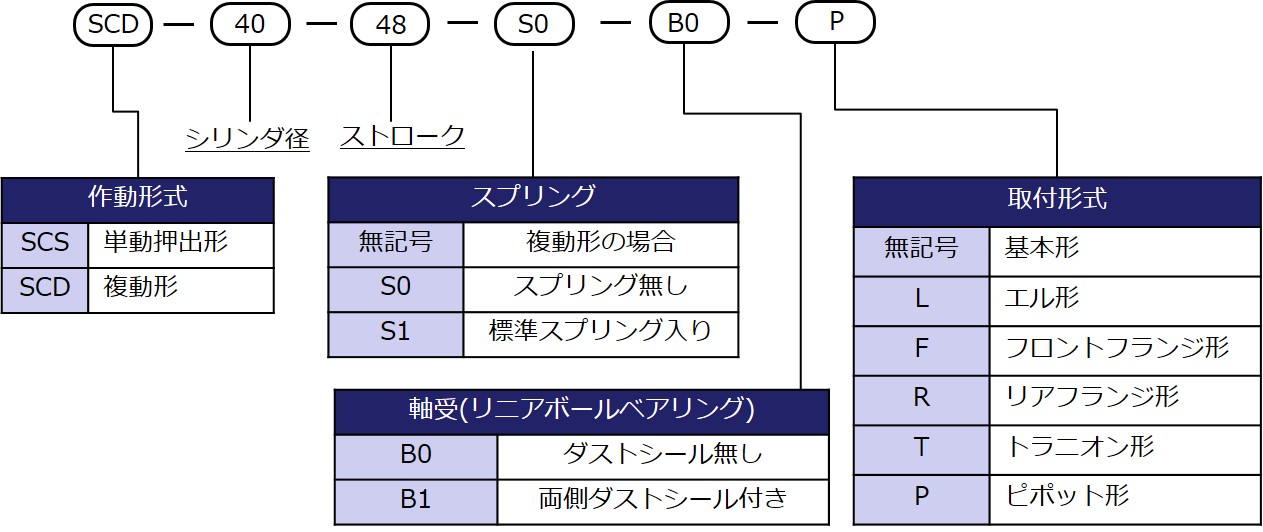

型式表示方法

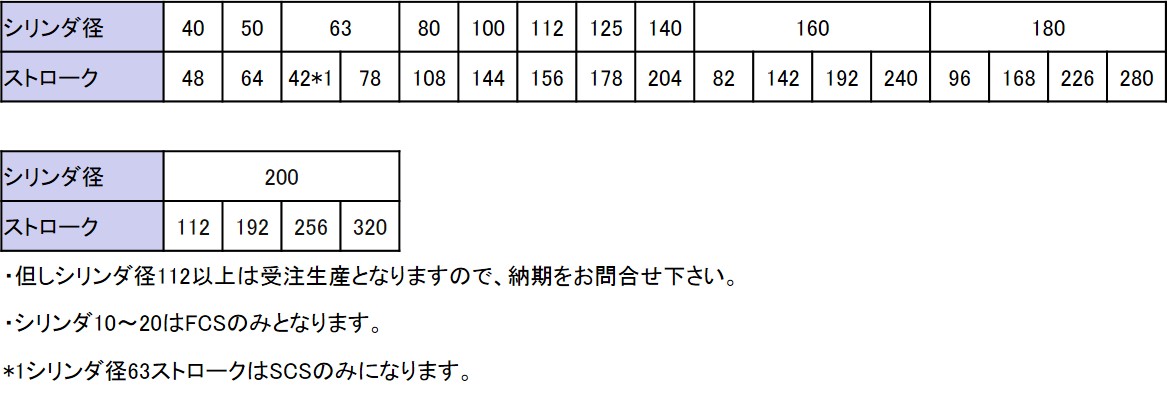

サイズ
