TDシリーズ (-SB)
TDシリーズ (-SB)
省スペースでも制御が可能な薄型シリンダ(複動型)
特徴
- 極薄⇒取り付け高さを極力抑えた設計です。（より薄い設計も可能ですので、ご相談下さい）
- シール性抜群⇒抜群の気密性があります。
- 応答性抜群⇒圧力がわずかに変化しても、敏感に反応します。
- 始動性抜群⇒長時間の停止後も、スムーズに作動します。
用途
エア漏れを嫌う場所や、微かな圧力変動に対して敏感に応答を得たい場合などの用途に最適です。
- 自動制御機器や圧力ロール、ダンサロール用の高感度アクチュエータ。
- オイルミストによる汚れを嫌う、クリーンな設備。
- レンズ、宝石などの研磨機。
- 一定出力を得たい場合の精密アクチュエータ等（例：スポット熔接機など）。
- 緊急作動用のアクチュエータ。
仕様
| 項目 | 20-3 | 30-5 | 40-5 |
|---|---|---|---|
| 作動形式 | 複動形 | ||
| シリンダ径 mm | 20 | 30 | 40 |
| ストローク mm | 3 | 5 | |
| *1 有効受圧面積 m㎡ | 250 | 570 | 1050 |
| 使用流体 | 圧縮清浄空気 | ||
| 使用圧力範囲 MPa | 0.02~0.5 | ||
| 耐圧 | 0.75 | ||
| 使用温度範囲 ℃ | 0~60（但し凍結不可） | ||
| 配管接続口 | M5×0.8（めねじ） | ||
| 質量 g | 55 | 113 | 172 |
*１：中間ストローク時の有効受圧面積とする。

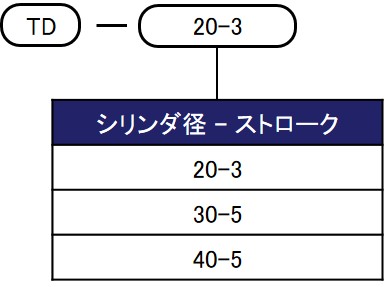

型式表示方法
