RTシリーズ
RTシリーズ
電気信号により圧力設定を行うレギュレータ。
特徴
- 高分解能
分解能0.1%F.S以下の高度な精密制御が可能です。 - 高精度制御
直線性1.5％F.S.、ヒステリシス1.0％F.S.の高精度な空気圧制御が可能です。 - 抜群の圧力特性
1次圧変動に対して出力圧変動は0.5％F.S.以内です。 - 流量特性
通常の減圧弁と同様に、空気圧機器に直接作動可能な流量を確保できます。また、断続的な負荷についても再現性は0.5％F.S.以内です。 - 電源不要
オープンループ制御のため電源が不要です。 - 取付姿勢
自由取付姿勢には制約がありません。但し、取付後にはゼロ調整及びスパン調整が必要です。 - 広い調整範囲
スパン調整ネジにより、RT・E/P-8-2は0.65～0.82MPa、RT・I/P-8-2は0.24～0.82MPaの範囲でそれぞれスパン点を変えることができます。
用途
- ダンサロールを用いたテンション制御
- スポット溶接ガンの加圧制御
- エアブレーキを用いたテンション制御
- 研磨機の押圧制御各種流体のディスペンサ制御
- バランサ、リフタの圧力制御
- コントロールバルブの空気圧力による制御
- ロボットのハンドリング力制御
- プログラムにしたがって塗装を行う場合の塗布量の制御
仕様
| RT・E/P-8-2 | RT・I/P-8-2 | RT・I/P-1-2 | ||
|---|---|---|---|---|
| 使用流体 | 圧縮清浄空気 | |||
| 圧力設定範囲 MPa | 0.02~0.82 | 0.02~0.1 | ||
| 1次側圧範囲 MPa | 1Max. 設定圧力0.035以上 | 0.7Max. 設定圧力+0.02以上 | ||
| 入力信号 | 制御方式 | 電圧2線式 | 電流2線式 | |
| 電圧 VDC | 0~10 | ー | ||
| 入力インピーダンス Ω | （805）*1 | ー | ||
| 電流 mADC | ー | 4~20 | ||
| 入力インピーダンス | ー | （260）*1 | （180）*1 | |
| 直線性 %F.S | ±1.5以下 | |||
| ヒステリシス %F.S | ±1.0以下 | |||
| 分解能 %F.S | ±0.1以下 | ±0.2以下 | ||
| 繰り返し再現性 %F.S | ±0.2以下 | ±0.5以下 | ||
| ステップ応答性 sec | 1.5以下 *2 | 0.2以下 *2 | ||
| スパン調整下限値 MPa | 0.65 | 0.24 | 0.08 | |
| リリーフ感度 MPa | 設定圧力+0.001以下 | |||
| 空気消費量 ℓ/min(ANR) | 3.7以下 | 4.8以下 | ||
| 使用温度範囲 ℃ | 5~60 | |||
| 配管接続口径 Rc | 1/4 | |||
| 圧力計接続口径 Rc | 1/4 | |||
| 付属品 | 取付ブラケット | |||
| 質量 kg | 0.94 | |||
*１：スパン調整により変動するため参考値です。
*２：2次側が無負荷状態の値です。

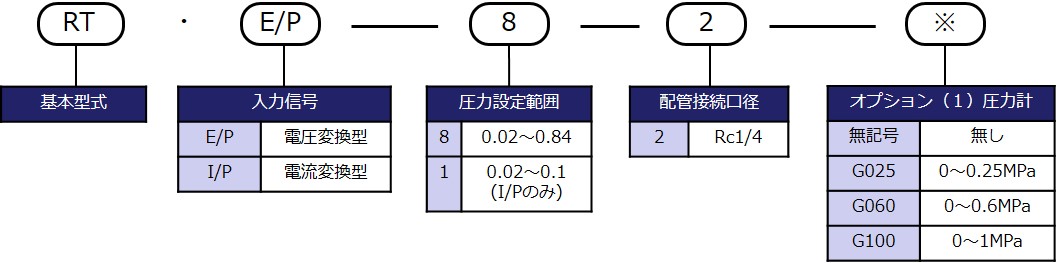

型式表示方法
特性

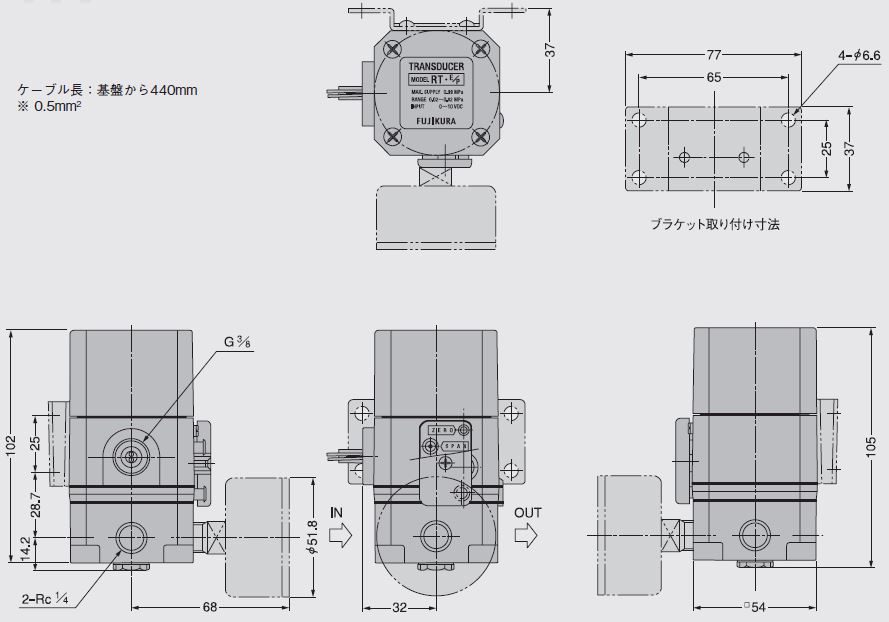

外形寸法図
