KREシリーズ(中国のみ)
KREシリーズ(中国のみ)
圧力フィードバック式の精密電空変換器。
特徴
- 高精度制御
ノズル-フラッパ式のRTシリーズを圧力FB制御することで、更なる高精度な空気圧制御が可能 。 - 抜群の圧力・流量特性
圧力FB制御による抜群の圧力特性と流量特性および安定性を実現。 - デジタル制御で最大32台まで同時制御可能。
RS485方式のため電気ノイズの影響を受けず、また1つのコントローラで最大32台まで同時制御が可能。
用途
- ダンサロールを用いたテンション制御
- スポット溶接ガンの加圧制御
- エアブレーキを用いたテンション制御
- 研磨機の押圧制御各種流体のディスペンサ制御
- バランサ、リフタの圧力制御
- コントロールバルブの空気圧力による制御
- ロボットのハンドリング力制御
- プログラムにしたがって塗装を行う場合の塗布量の制御
仕様
| KRE-8-2-R4 | KRE-8-2-R2 | KRE-8-2-IP | KRE-8-2-EP | ||
|---|---|---|---|---|---|
| 使用流体 | 圧縮清浄空気 | ||||
| 圧力設定範囲 MPa | 0.02~0.82 | ||||
| 1次側圧力範囲 MPa | 0.9MAX 設定圧力+0.035以上 | ||||
| 表示分解能 MPa | 0.001 | ||||
| 直線性 %F.S. | 0.5以下 | ||||
| ヒステリシス %F.S. | 1.0以下 | ||||
| 繰り返し再現性 %F.S. | ±0.2以下 | ||||
| 感度 MPa | 1以下 | ||||
| 最大流量 ℓ/min(anr) | 350以下 | ||||
| 空気消費量 ℓ/min(anr) | 3.7以下 | ||||
| 使用温度範囲 ℃ | 5~50 | ||||
| 配管接続口径 Rc | 1/4 | ||||
| ブラケット | 標準装備 | ||||
| 外形寸法 mm | 104(H)×75.5(L)×102(W) | ||||
| 質量 kg | 0.94 | ||||
| 入力信号 | 制御方式 | RS485 | RS232C | 4~20mADC | 0~10VDC |
| キーボード入力 | |||||
| 電源電圧 VDC | 24±10% | ||||
| 消費電流 mADC | 100以下 | ||||
| その他 | RS485 Bus Common Mode Voltage | -7~12V | ー | ー | ー |
| RS485 Bus Load Capacity | 32 Devices(MAX) | ー | ー | ー | |
■圧力計
| 型式 | レンジ | 最小メモリ |
|---|---|---|
| G025 | 0~0.25MPa | 0.005MPa |
| G060 | 0~0.6MPa | 0.01MPa |
| G100 | 0~1.0 | 0.02MPa |
- 精度 ±1.6%F.S.
- 接続口径 R1/4
- サイズ Φ51.8mm
- 重量 125g

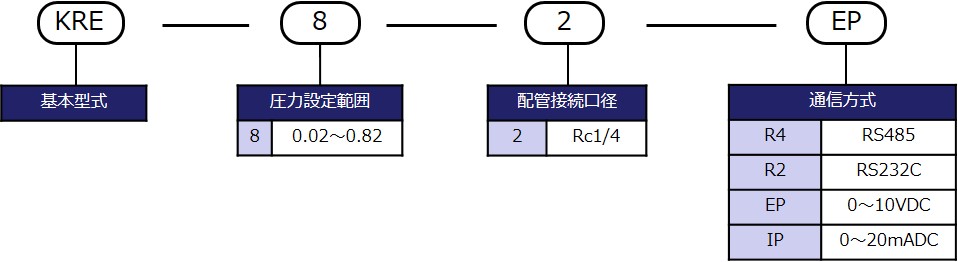

型式表示方法

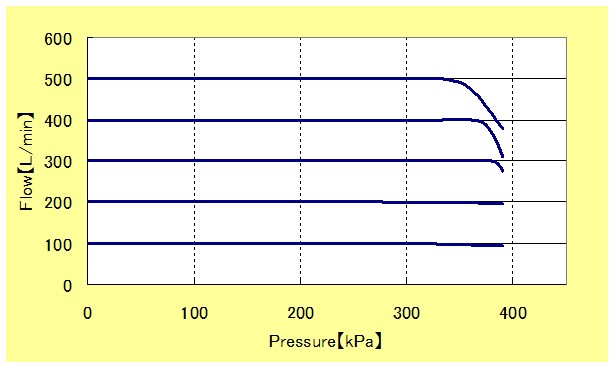

特性

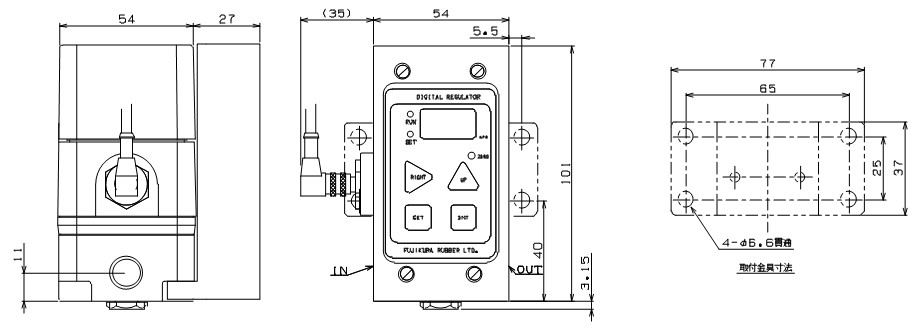

外形寸法図
