FHVCシリーズ
FHVCシリーズ
大流量型のチェック弁。
気体・液体に対応。
特徴
- 新構造採用により大流量化を実現（フルボア設計）。
- シール材への負荷を低減した設計。
- シール材への負荷を低減した設計。
- 取付け方向自在。
用途
- 一般機械：フライス盤、NC旋盤、レーザー加工機等
- 工業炉：一般工業炉、加熱炉、真空炉等
- 医療機器：内視鏡洗浄装置、酸素濃縮器、麻酔器等
- 分析・計測機器：成分ガス分析、ガス分析装置等
- エネルギー：家庭用燃料電池、二次電池、ガスエンジン等
- 水(液体)処理装置：純水生成装置、純水リサイクル装置等
- ガス発生器関連：圧縮器、小型圧力容器、各種ガス発生装置等
- その他：酸素カプセル、ガソリン計量器、フォークリフト等
仕様
| 使用流体 | 主として気体 | |
|---|---|---|
| 使用圧力 | FHVCB | 8MPa |
| FHVCT | 13MPa | |
| 耐圧 | FHVCB | 12MPa |
| FHVCT | 20MPa | |
| 本体材質 | 黄銅 / SUS316 | |
| 接続口径 | Rc1/8~Rc1 | |
| シール材質 | FKM（標準） | |
| 使用温度範囲 | シール材質に準ずる | |
| バックアップリング材質 | PTFE | |
| クラッキング圧 | 7kPa | |
| 備考 | ○その他接続口径（～2″）をご希望の場合はお問い合わせください。 ○オプションクラッキング圧力（1、20、50kPa）も対応可能です。（材質はSUS316又はSUS304） ○液体用途の場合はお問い合わせください。 | |

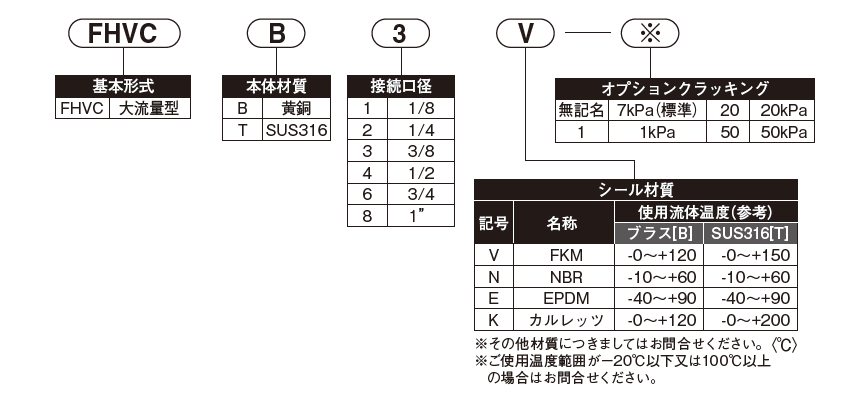

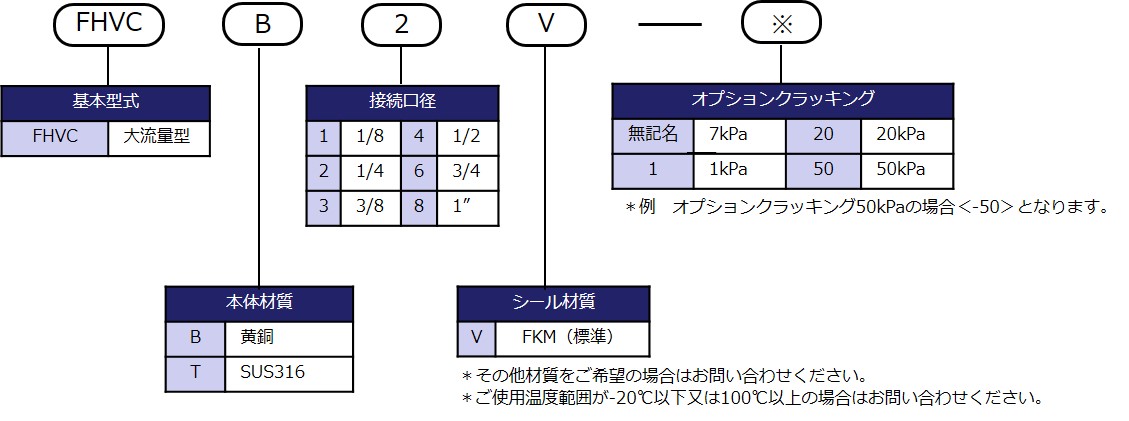

型式表示方法

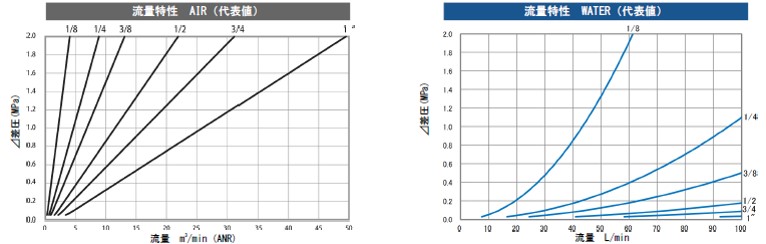

特性

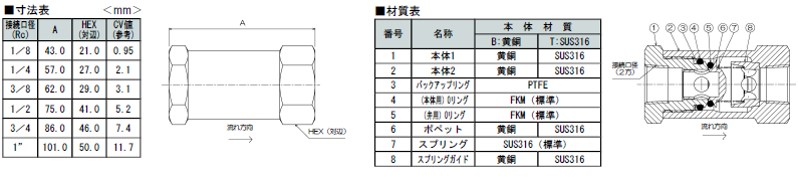

外形寸法図
