RSシリーズ

特徴

圧力制御方式にローリングダイヤフラムとメジャリングカプセルを利用したサーボバランス方式を用いておりますので、精密な圧力調整が可能です。

• 高精度制御
  感度0.1％F.S.、繰り返し再現性±0.1％F.S.という高精度の空気圧制御が可能です。
• 優れた特性
  リリーフ特性、圧力特性、流量特性が非常に優れています。特に、リリーフ最小圧力（リリーフ感度）が0.03kPa（理論計算値)と優れていますので、テンションコントロール、エアーバランスなどの用途に最適です。
• 優れた始動特性
  長時間作動しなかった後でも、圧力を再調整する必要がありません。

用途

• テンションコントロール
  BFシリンダ（SCシリーズ）との組み合わせ
  印刷機械、紙工機械、プラスチックフィルム加工機械、繊維機械　等
• 押圧コントロール
  BFシリンダ（FCシリーズ）との組み合わせ
  研磨機、摩擦試験機、土質試験機、カッター等
• ボリュームブースター
  計装機器関係のバルブ制御　等
• 遠隔操作により種種の2次圧を設定
  その他、エアーバランサー、エアーマイクロメーター、リークテスタ、ディスペンサ等の用途に最適です。

仕様

（1）圧力計

• 精度　±1.6%F.S.
• 接続口径　R1/4
• サイズ　Φ51.8mm
• 重量　125g

（2）耐オゾン仕様

耐オゾン対策としてダイヤフラムゴム材質にすることが可能。

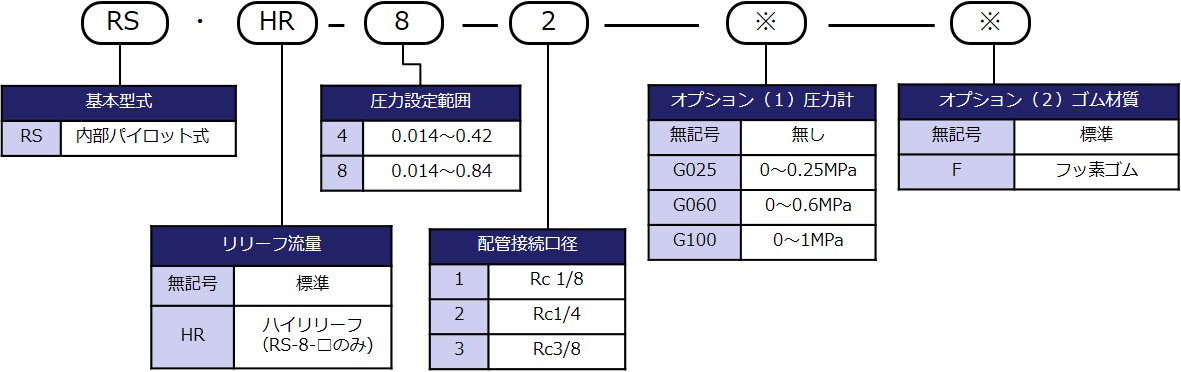

型式表示方法

特性

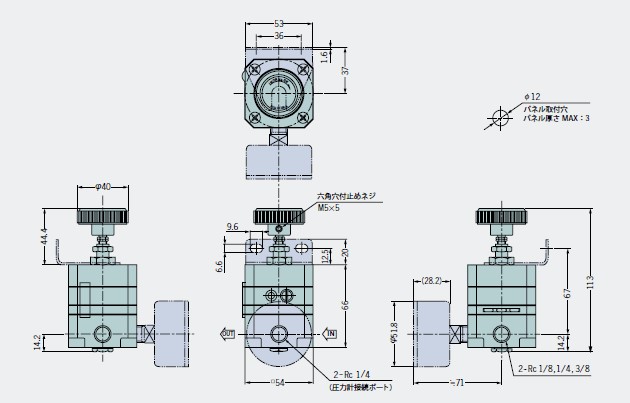

外形寸法図
